微締模具管理軟件MES-M部分功能使用說明

微締模具管理軟件MES-M部分功能使用說明

說明

該系統是微締MES根據模具生產需求而開發，用于錄入訂單，跟蹤訂單狀態，控制生產流程，及時監控生產狀況，統計與分析數據，實現銷售，設計，備料，派工以及各工作站之間數據的無縫連接，達到數據的及時有效，實現從訂單錄入到出貨的可追溯性。

關鍵字：

1、 按鈕一般是指程序上的按鈕，鍵一般指鍵盤上的按鈕。

2、 序列編號：是模具唯一編碼，一個模具對應的唯一編號。相同訂單下的組件模具號相同。

3、 訂單號：下正常訂單時自動產生的流水號，便于后面系統的整合

維修單號：在下維修單號時產生，便于后面系統的整合。

出貨單號：在出貨時產生，編出識別系統出貨時的唯一編號。

一、系統主界面

二、角色維護

備注：

角色ID ：表示角色的ID ,為英文用于標示不同的ID的名稱。長度為小于15字符 角色名稱：為中文，用于對角色ID的說明。

群組：為現在所定義的幾個群，用于大略表示用戶的權限。

設置人員：為登錄的人員，為后面權限設置追蹤提供了依據。

在角色ID 中輸入角色ID，按確認鍵，將自動帶出設置的資料。

三、添加用戶

備注：

1、用戶名：用于登錄的名稱。

2、密碼：默認為6個1

3、角色：從上個界面中設施的所有角色。

4、員工編號：現在需要設置，在有HR系統后可以從中抓取。

5、員工姓名：對應員工編號。

6、更新與刪除按鈕必須輸入用戶名。

四、客戶資料維護

備注：

客戶編號為系統自動產生。編碼規則JC+年月日（8位）+流水號3位 客戶名稱為客戶公司全名。

客戶簡寫：為客戶公司名稱簡寫，便于后面輸入訂單。

客戶銀行：便于驗證開戶賬號（等待驗證）。

開戶名：開戶賬號對應的賬號。

開戶地址：對應開戶賬號的開戶地址。

公司地址：公司的詳細地址。

五、添加客戶聯系人

備注：

客戶簡寫：輸入客戶簡寫后自動帶出該客戶對應的所有聯系人。

更新與刪除客戶時必須輸入聯系人姓名。

六、正常錄單

備注：

1、輸入公司縮寫后按回車鍵帶出公司名稱聯系人，聯系電話。有多個聯系人時，請選擇聯系人。

2、接單類型：

“開發”為新的模具需要工程確認，畫圖。

“備模”為已有的模具，工程如果不需要修改圖紙時，直接進行確認，直接進入備料流程。

3、型材類型：為該訂單的屬性。

4、交期：客戶的期待貨物到達日期。

5、模具類型：區別模具是空心模還是平面模。

6、模具名稱：如果想備全套模時，請選擇模具名稱不帶組件，備模組件時選擇全名，選擇后自動帶出上

一次的模具編號，價格，客戶訂單號，以及規格（模具編號沒改前顯示紅色）。

7、模具編號：為模具對應的流水號，系統進行校驗是否與以前的料號重復，在小于當前訂單中的模具編號時給出提醒。

8、 客戶圖紙：在客戶提供圖紙時，點擊旁邊的按鈕彈出選擇對話，銷售選擇所要上傳的圖紙，圖片框?qū)⒆詣语@示該圖片內容，起到給工程提供輔助的作用。

9、價格：價格為必須錄入，為出貨時打印價格。

10、客戶訂單：為客戶給過來的訂單PO。便于我們的訂單與客戶訂單形成多對一關系。

11、聯系人：由系統自動帶出。

12、聯系電話：在選擇聯系人時自動帶出相對應的電話。

13、備注：對訂單起到備注的作用。

14、刪除時必須輸入正確的序列號，否則報錯。

15、審核：是指領導對訂單，交期，價格進行審核，如果不吻合時，領導可以叫員工進行修改。

七、工程維護

備注：

此界面有兩個功能，開發修改與訂單審核 開發修改界面：

1、 技術要求數字必須小于25個字符，規格，開料尺寸為12，備注為50。

2、 訂單號為新訂單號類型為開發的訂單，從銷售錄單中帶出。

3、 模具名稱，訂單日期，原始圖等在選擇訂單時自動帶出。

4、 開發類型：為工程人員判斷的模具類型。

5、 縮略圖：為工程所畫的縮略圖，要上傳到服務器作為生產標識所用。

6、 模具類型：選擇模具的類型，便于歸類。

7、 在選擇組件類型后，再輸入技術要求時自動帶出模具組件的全稱。

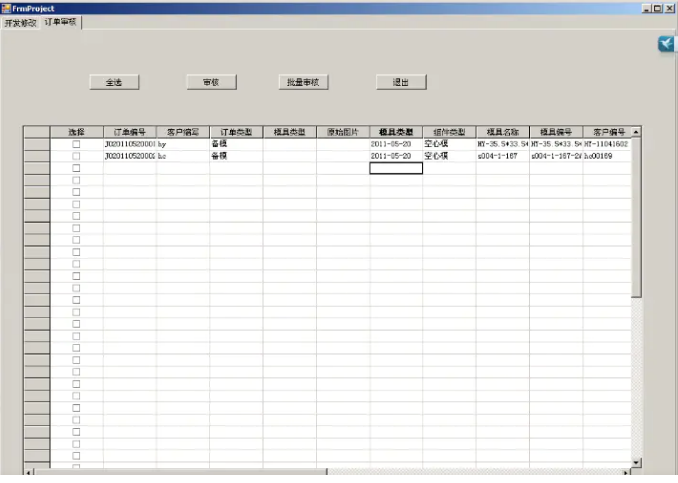

訂單審核：

該功能主要用于審核訂單，防止客戶需要修改模具圖紙，這邊為主要卡口。

該界面帶出來訂單類型為備模的訂單，如果要修改訂單請雙擊，將直接跳轉到開發修改界面。

審核分為單項審核與批量審核

1、單項審核為一項一項審核。

2、批量審核為你選擇的多個一起審核。

八、備料界面

備注：

1、系統剛打開時獲得新訂單，在備料成功后，系統自動獲得新的需備料訂單，在沒有操作的時候點擊刷

新按鈕，獲得新的訂單。

2、選擇備料需求里面的項，系統將帶出該項對應的簡圖。

3、所有列表根據時間先后順序。

九、派工單

備注：

1、系統自動帶出要派工的工單。

2、選擇組件后系統自動帶出模具的簡圖，名稱，編號，技術要求，交期等。

3、派工單類別分為：一般，急件，特急。

十、生產界面

備注：

1、各個站臺，獲取各自站臺上的任務。

2、點擊各個任務，自動帶出產品的縮略圖。

3、在本站臺完成后，選擇對應的訂單號及組件點擊確定按鈕自動流轉到下個站臺。

4、綠色表示正常訂單，黃色為加急訂單，紅色為特急訂單。

十一、前道工序檢查

備注：

1、輸入模具編號按確認鍵，自動帶出已經到該站臺的模具編號對應的組件。

2、選擇所要檢驗的組件，自動帶出下面的檢查項目以及上眉頭的規格，技術要求，尺寸。

3、如果有不符合要求的項，請選擇分項對應的判斷為不良，可以輸入不良原因。

4、點擊保存后，將需要派工后才能進行下道工序。

十二、后道工序檢查

備注：

1、 操作前道工序檢查相同。

十三、出貨界面

備注：

1、包裝號：由系統自動產生，號碼唯一。

2、毛重為整箱的毛重，必須輸入。

3、體積為整體的體積，必須輸入。

4、客戶基本資料在輸入模具編號的時候帶出。

5、凈重為對應一個模具編號的凈重。

6、 在點擊新號碼時，系統會自動查找數據庫并返回最新的沒有使用過的包裝號。

7、錄入完訂單時點打印，自動打印改整個包裝號下面的所有明細。

十四、返工單錄入

備注：

1、返工單有其特殊性，可以上傳多組圖片。最好圖片的尺寸有控制，大小也有控制，否則在維修的時候

看圖片比較慢。

2、錄入模具編號，帶出該編號所對應的基本資料。

3、選擇不良現象。

4、維修歷史：該頁面帶出該序列號對用的所有維修記錄。

十五、維修界面

備注：

1、輸入序列號后按確認鍵帶出所有維修記錄。

2、點擊維修記錄自動帶出圖片。

3、維修完成后輸入不良原因點確認鍵保存數據。

4、不能維修的點不良。

5、不是問題的則拒絕維修。

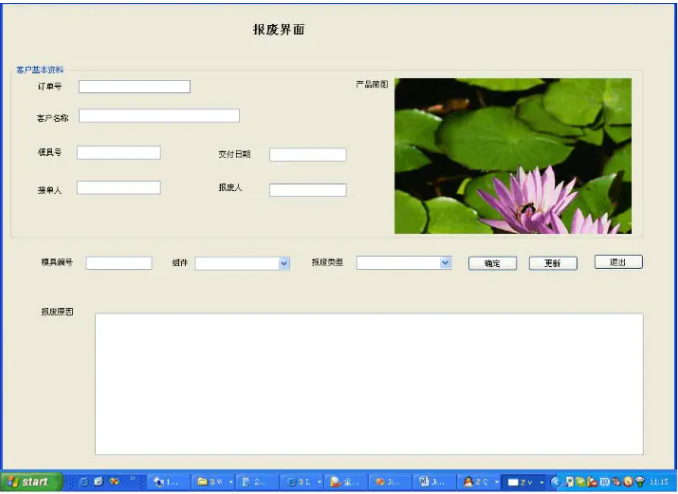

十六、報廢界面

備注：

1、 輸入模具編號帶出對應的報廢模具組件和眉頭資料，并顯示縮略圖。選擇報廢類型，點擊保存。
